产品概述：

    本系列蝶阀采用橡胶软密封。密封性能好，流阻小，启闭灵活，维护方便。适用于水、油等介质管路中做截流和调节之用。广泛应用于工业企业液体介质管路系统中。法兰连接尺寸符合GB2555-81标准。结构长度符合GB12221-89，第14系列标准。

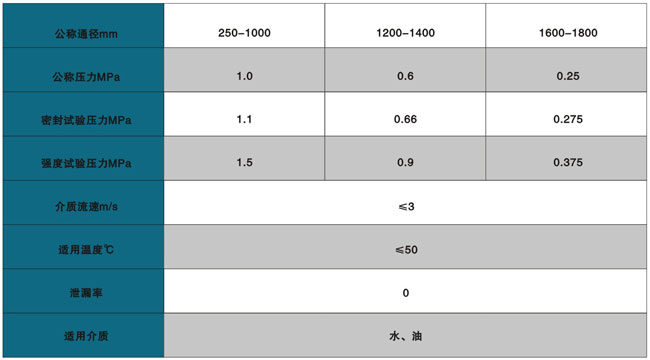

主要性能规范：

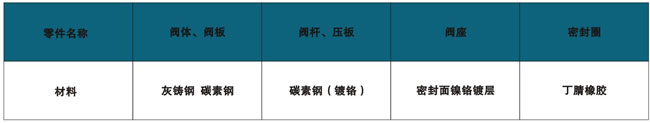

主要零件材料：

结构特点：

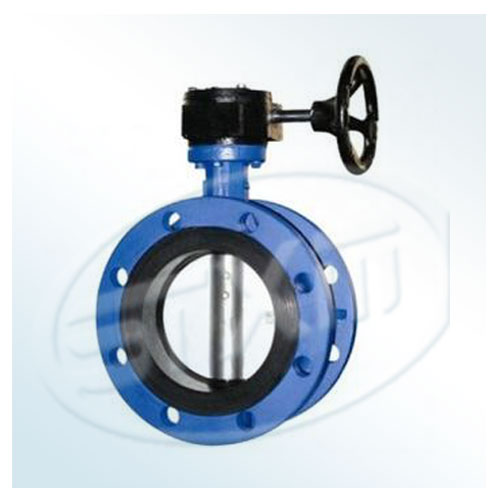

  D341X-10型手轮式水道蝶阀用手轮通过蜗轮付驱动蝶板完成启闭动作。蜗轮箱上装有指针可观察蝶板工作位置。本阀密封部位采用燕尾密封，易于调整阀门的密封程度。本阀可多工位安装，但安装位置应方便操作和维护。

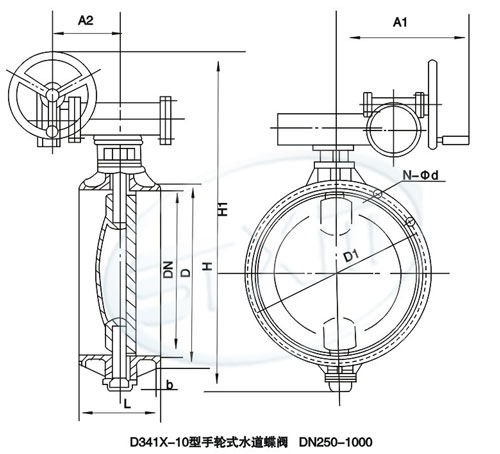

主要结构尺寸：
