产品概述：

    调节蝶阀适用于煤气、烟道气、空气及含尘气体介质管路的流量、压力的简单调节。本系列产品广泛应用于冶金、化工、水泥、电力、人防等行业通风除尘、空气调节及环境保护管路中。产品结构简单，使用维修方便，启闭调节可靠，可在任意位置安装，无方向性。连接法兰尺寸：符合GB2555-81标准如用户有特殊要求，可协商有关技术条件。

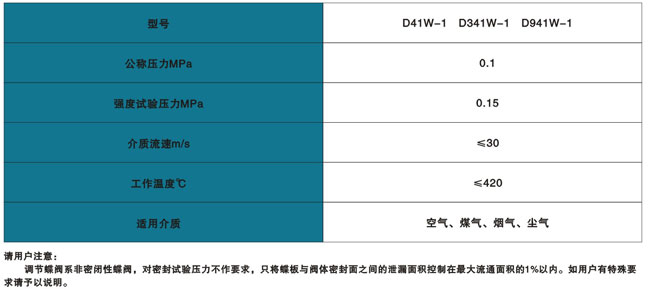

主要性能规范:

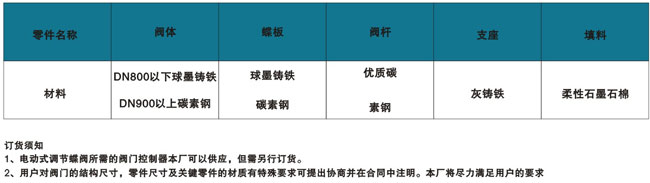

主要零件材料:

结构特点：

   D41W-1型手柄式调节蝶阀利用手柄转动蝶板完成有级调节开度的作业。手柄上有7个弧形齿孔，每孔间隔15°。蝶板转到一定位置用定位螺栓卡入齿孔关旋紧，用以固定蝶板的工作位置。蝶板启闭角度为0°、15°、30°、45°、60°、75°、90°。

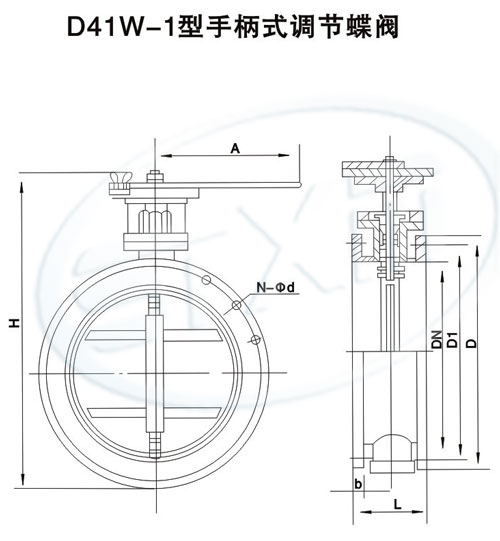

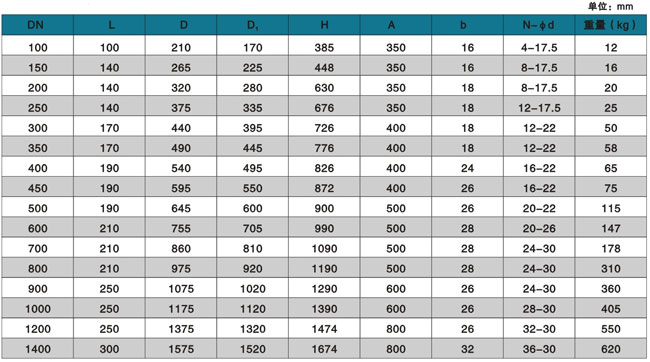

主要结构尺寸:
