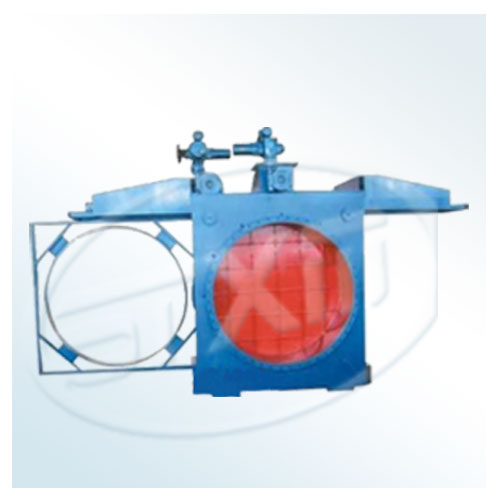

一、KF241X/H-0.5/1.0/1.5/2.5敞开插板阀产品工作原理和用途：

  本阀在设计上吸收了国外插板阀浮动阀板的特点；压紧传动机构采用齿圈,齿轮梯形螺纹丝杆付同步双向压紧。左右梯形螺纹丝杆同步压紧的优点是：起动力矩小,螺纹副自锁性好,阀门密封可靠。阀板移动采用销齿传动机构,不易积灰,满足了粉尘多,润滑条件差,工作环境恶劣的场合使用。

二、产品结构特点：
    1、阀门采用全封闭结构，操作时介质不会向外泄漏，操作安全环境污染。
    2、阀体采用整体框架式结构，刚性好，能承受高的介质压力。
    3、密封副部位采用不锈钢与橡胶密封，密封圈为双凸型密封可靠。
    4、密封圈装在阀板上，便于更换。
    5、伸缩体与固定套之间采用多层波纹管连接，适用寿命长，密封更可靠，波纹管内安装填料式耐磨套，粉尘不进入波纹管内。
    6、夹紧机构采用闭环式多点夹紧，同步性好。
    7、特制的控杆和顶轮机构，确保阀板运行无摩擦。
    8、设有氮气吹扫孔，以便吹扫阀座和传动部位积灰，开启灵活。
    9、底部设有排水管接口，将阀箱内积水排出。
    10、夹紧、松开和阀板行走采用全电动驱动。操作方便，性能稳定，电装带手动机构，手、电动可实现无忧动切换。[1]

三、产品性能参数：

四、产品主要尺寸：
