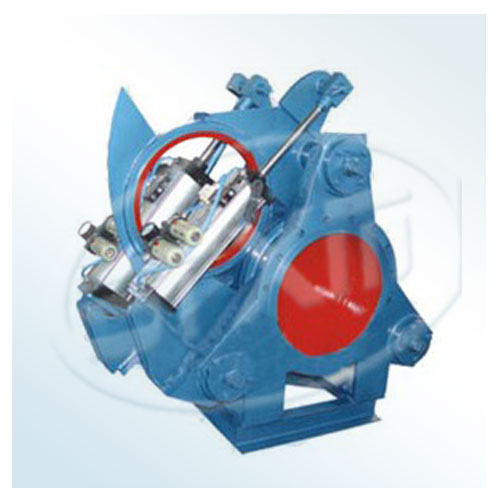

气动式扇形盲板阀
产品型号:
F643X-1
详细信息:



结构特点:

  气动式扇形盲板阀主要由左阀体、右阀体、齿轮、齿圈、丝杠付、阀板、密封圈等零件组成。并由底座、支撑柱构成一人刚性结构体。阀门中设有启闭气缸和翻版气缸。启闭气缸通过齿圈、齿轮和丝杠螺旋付驱动左、右阀体完成松开、夹紧动作。翻版气缸驱动阀板完成开闭动作。橡胶密封圈镶嵌在阀板上,密封性能好,更换方便。阀门的启闭位置由隔爆型行程开关控制。本阀可以单台远距离控制,亦可多台联网远距离控制。非正常情况下还可以利用阀门本身的机械装置手动操作。本阀安装时请参照图中所示确定安装方向。

产品概述:

  本系列自动扇形盲板阀有气动、液动、电动三种驱动方式并根据不同规格采用不同的结构形式。以适应用户的能源条件、环境条件和工况条件。本系列自动扇形盲板阀以其优越的性能为冶金、化工、环境保护等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠地隔断设备。本阀连接法兰尺寸符合GB2555-81标准。检测方法符合GB/T13927-92标准。

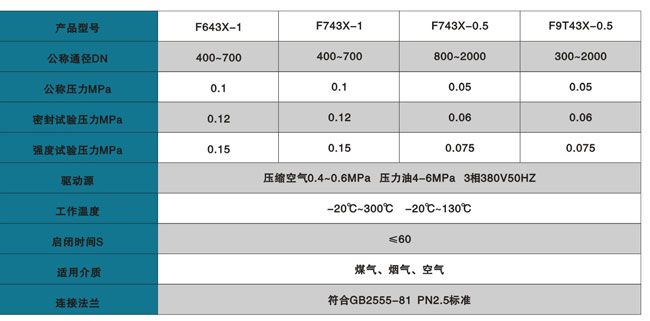

主要性能规范:

主要零件材料:

选用须知:

1.选用时请根据工艺介质温度,确定所需温度等级。

2.扇形盲板阀型号及温度标注方法:F643X-0.5PXX或F743-0.5PXX。工作温度120℃,标注P12;工作温度250℃,标注P25:工作温度300℃,标注P30。

3.气动、液动扇形盲板阀均备有手动和电动两种操作站。选用时请注明。

4.扇形盲板阀中的伸缩器不能代替管路中的应设有的膨胀器。管道由于热胀冷缩等因素产生的外力,不得传导至本阀,以防止对阀门产生推拉、扭曲、影响阀门的工作性能。

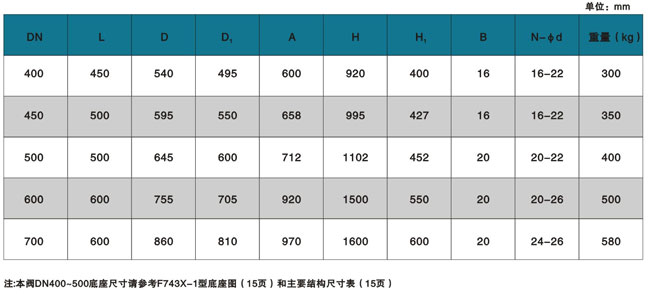

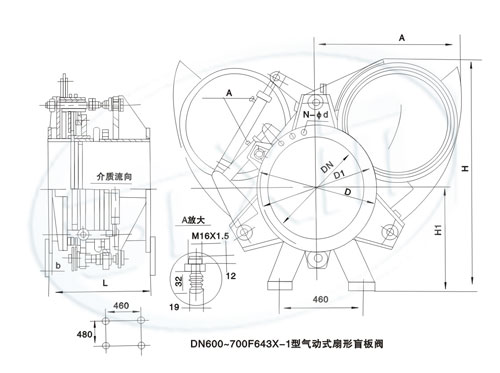

主要结构尺寸:
