产品名称:

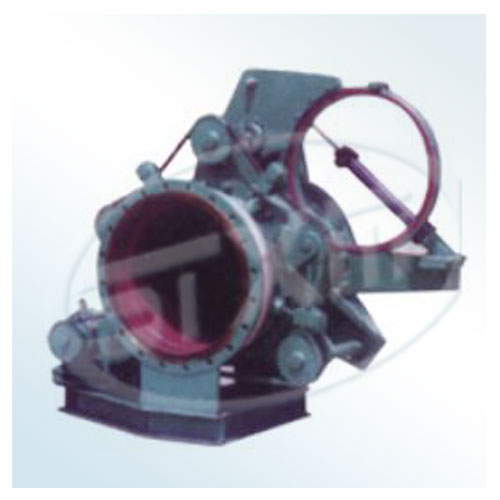

链式扇形盲板阀
产品型号:
F3LT43CX-1.5
详细信息:



结构特点:

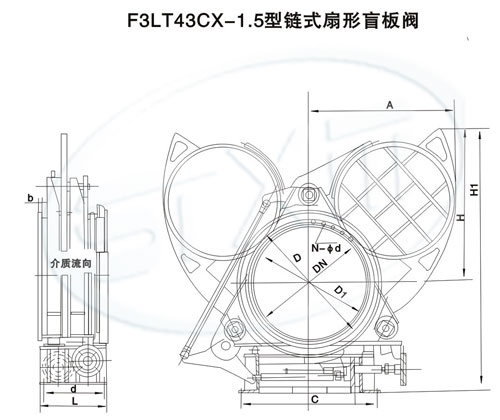

  F3LT43CX-1.5,DN800-1400型链式扇形盲板阀是F43CX-1.5型的基础上设置两套由环链驱动的螺旋推杆。用手拉动环链,通过丝杆螺旋付及连杆装置驱动阀体及阀板完成松开、夹紧动作和阀板翻转动作。本阀可以在离管道一定距离的位置进行操作,高空管道可在地面操作,提高了安全性。本阀为长结构系列,阀体带有伸缩器。安装时请参照图示确定安装方向。

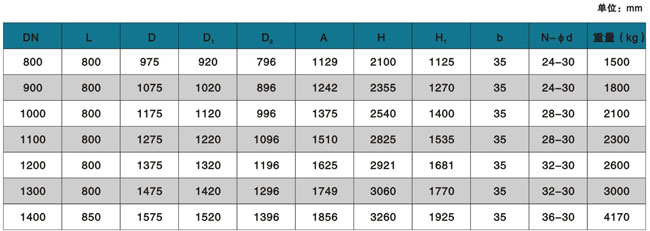

主要结构尺寸:

手动式扇形盲板阀安装使用注意事项:

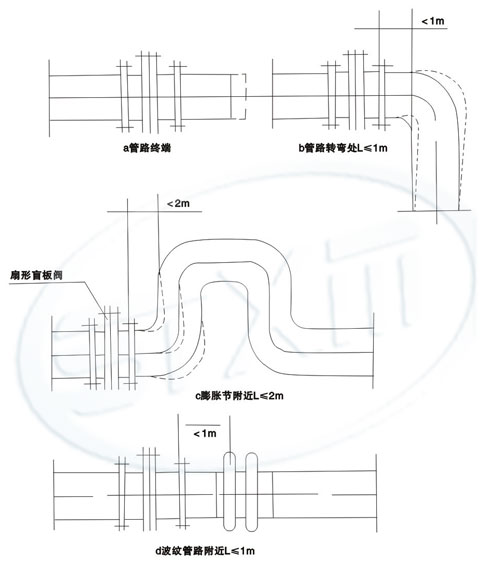

   F43X-1.5、F43AX-1.5型扇形盲板阀在开启时左、右阀体应用16~20mm的轴向位移。因此,管路在阀门启闭过程中也应具有满足上述位移的弹性变形或位移。建议按下述形式安装。其余型号的手动扇形盲板阀在能够保证管道外力不作用在阀门上的情况下,对安装位置不做规定。

二、操作方法:

  用专用扳手依次逆时针旋动三个连接螺杆,使阀体与阀板分离并有均衡,适量的间隙(16mm左右),确认后转动阀板到工作位置。反向旋动连接轴套搬手,使阀板与阀体紧密接触,气体介质不外泄。

三、操作时务必注意

A、橡胶密封圈不得与阀体粘连或发生硬摩擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。

B、操作时必须使用专用扳手、套筒扳手、梅花扳手或呆扳手。

C、左右阀体松开时,介质要外溢。为确保安全请采取关闭气源、减压、通风和其它能保证安全的措施。
