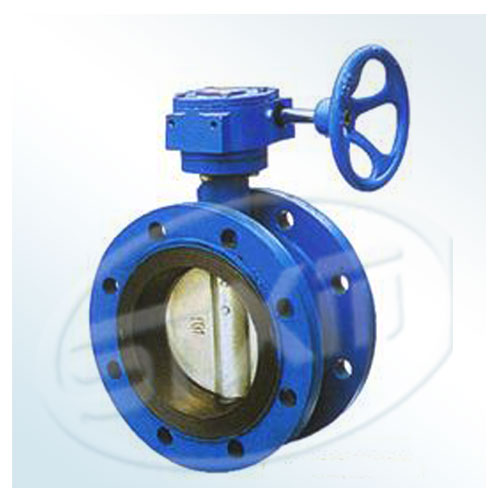

一、产品特点：
设计合理，结构紧凑，装拆容易，便于维修。采用偏心结构，减少密封圈的摩擦，延长使用寿命。阀板密封圈采用“T”形结构，密封副呈线性密封。完全密封，泄漏为零。阻力系数为0.02Mpa
二、产品执行标准：
符合GB12238-89《通用阀门法兰和对夹连接蝶阀》标准。
试验符合GB/T13927-92《通用阀门压力试验》标准。
侧法兰连接符合GB/T 17241.6-98《灰铸铁管法兰及垫片》标准。同时符合BS4504，ISO2084，DIN2501中PN1.0Mpa，PN1.6Mpa法兰连接标准。
三、结构长度：
(1) 短结构符合GB12221-89《法兰连接金属阀门结构长度》中对夹式蝶阀长度系列尺寸规定。
(2) 长结构符合GB12221-89《法兰连接金属阀门结构长度》中法兰连接蝶阀长度系列尺寸规定。
|
公称压力
(MPa) |
公称通径
(mm) |
试验压力(MPa)
|
适用温度
|
适用介质
|
|
|
壳体
|
密封
|
℃
|
|||
|
1.0
|
100～1800
|
1.5
|
1.1
|
-15～110
|
淡水、污水、海水、空气等
|
四、安装要求：
要对阀里面保持洁净，小心轻放。上紧螺丝要对角上紧。
五、主要零部件材质：
|
序号
|
名称
|
材料
|
|
1
|
阀 体
|
铸铁
|
|
2
|
阀 杆
|
不锈钢（2Cr13）
|
|
3
|
轴 套
|
锡青铜（ZQSn6-6-3）
|
|
4
|
主阀板
|
球墨铸铁
|
|
5
|
阀 座
|
丁晴橡胶
|
|
6
|
密封圈
|
NBR
|
|
7
|
蜗轮箱
|
球墨铸铁
|
|
8
|
蜗轮
|
铸铁
|
|
9
|
蜗杆
|
45#
|
